　　很多客戶在收到產品之后說不會接線，其實很簡單的，今天我們就來介紹三線制如何接線。

　　三線制也就是4-20ma輸出，通俗講也就是3芯電纜線。

　　那么探測器和控制器之間如何接線呢?

　　我們先來看看內部結構：

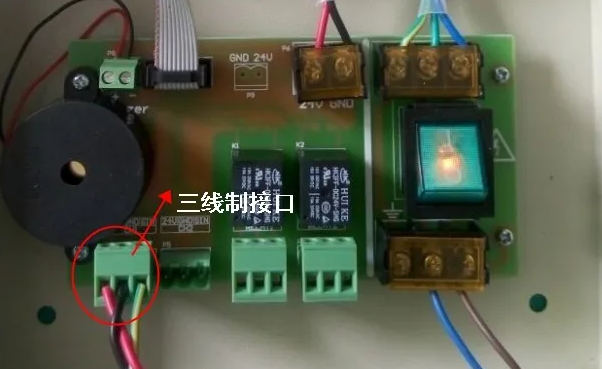

　　控制器內部結構圖：

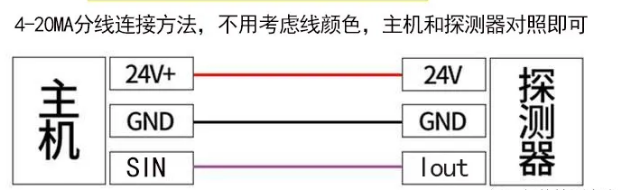

　　那么如何接線呢?請看下圖所示：

　　現場連接，不區分連接線顏色，只要探測器和控制器兩端對應即可!

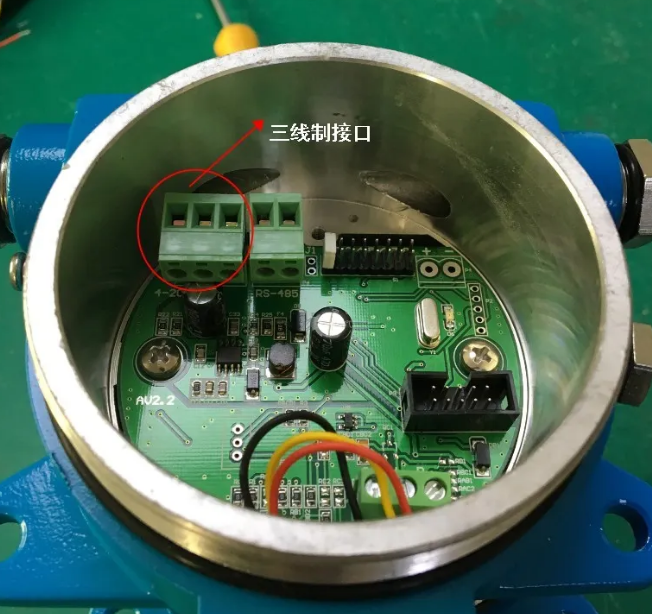

　　接線之前要斷電操作，一定要注意，探測器主板上對應的是lout 輸出信號，控制器主板上面對應的是sin輸入信號。
