一，RS485接口：
使用ModbusRTU協議，可以外部電腦（配USB轉485線）、PLC、GDS、DCS等系統連接。一般使用4芯屏蔽線，2條電源線（即電源正極和電源負極），2條RS485信號線（即485A和485B），屏蔽線嚴格來說應該接到大地，但由于多數情況下現場儀表接地并不理想，所以建議屏蔽層與電源負極并聯使用。從主機（泛指RS485網絡中的主設備，可以是控制主機，也可以是電腦和PLC等）到檢測儀的線路中間的交叉線的地方的屏蔽層不能斷開，必須保證全程的4芯線都被包裹在屏蔽層中。

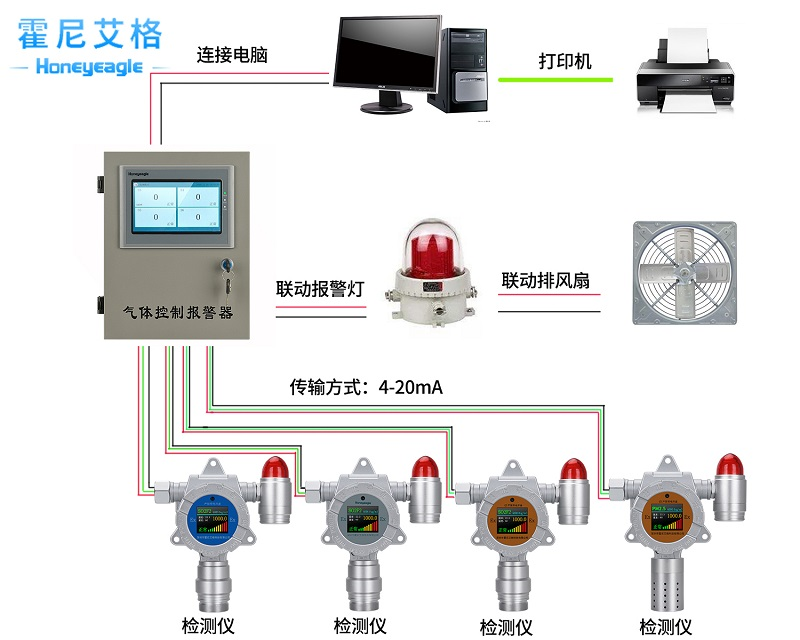

二，4-20mA模擬信號
用電流大小來提現濃度值高低，同樣可以方便的接入外部采集設備，如PLC、GDS和DCS系統等，與RS485總線不同的是，4-20mA信號必須一對一的接入到采集設備，俗成分線制。常規的接法是三線制接法，也可在電源負極多接一條線用做四線制接法。再說一下4-20mA的二線制用法，常規意義的二線制儀表說的是主機與檢測儀之間只有2條線，即要給檢測儀供電，還用通過這2條線傳輸濃度數據，既然是4-20mA二線制，則表示濃度為0時的檢測儀的最大工作電流不能大于4mA，這樣才能保證使用4mA到20mA這個變化量來傳輸0濃度值和滿量程濃度值。而有的客戶對二線制的描述可能指的只是電流傳輸線路的條數，而不是嚴格意義的二線制儀表，一定要搞清楚！！！能做4-20mA二線制檢測儀的傳感器只有電化學和氧氣。
三，無源干接點繼電器輸出
1個公共端，1個常開端和1個常閉端。報警后常開閉合，常閉斷開。如要控制220V用電設備，必須使用中間繼電器轉接，不建議在繼電器端子上接入220V電壓。
霍尼艾格科技，專注于氣體檢測，用不斷創新的科技為廣大企業的安全生產保駕護航！更多技術問題可電話咨詢：15361572513（VX同號）
